シンプルなデザインの丸形フラットシリーズ。
建物の外観にマッチしたデザインで、用途に応じて様々な機能が選択できます。
建物の外観にマッチしたデザインで、用途に応じて様々な機能が選択できます。
優れた耐外風性能
丸形防風板付シリーズ・耐外風ベントキャップシリーズは、防風構造の採用で、マンションやホテルなどのバルコニー・共用廊下での外風対策や風雪対策に効果を発揮します。
■耐外風比較
■設置環境
圧力損失性能へのこだわり
覆い付タイプはフード形状にマッチした新ギャラリを採用することにより、最大約50％の低圧損化を実現しました。
■AT-○○○TCGS5シリーズで低圧損を実現※φ75～200まで
メンテナンス性の向上
メンテナンスに必要なネジ本数を少なくし、網や防火ダンパーのメンテナンス性を向上しました。また、見た目にもすっきりした形状となりました。
■AT-○○○TU・TCシリーズ※φ75～150まで
●防風板 ・ 脚 ・ ギャラリ（網）の一体構造を採用し、左右２か所のネジをはずすことで、網の清掃や温度ヒューズの交換ができます。また、ドライバーを斜めから入れる構造で、正面からのメンテナンスが可能となりました。
■フード部の脱着
雨線外設置対応
防風板を覆い付形状にすることで、雨線外設置にも対応しています。
■雨水浸入量比較※φ100タイプ比較（単位：cc）
全機種ワイド水切り対応
防風板付 ・ 防風板覆い付の全シリーズにワイド水切付タイプを設定しています。
ワイド水切でフードからの雨水とダクト内部からのドレンを受け、壁面から離して滴下させることで壁面汚れを低減します。
ワイド水切でフードからの雨水とダクト内部からのドレンを受け、壁面から離して滴下させることで壁面汚れを低減します。
壁汚れ低減
耐外風ベントキャップは、エアガイドによる気流制御で壁面から離して排出することで、壁面汚れを低減することができます。また雨垂れやドレン水による汚れを抑制するために、ワイド水切付を設定しています。

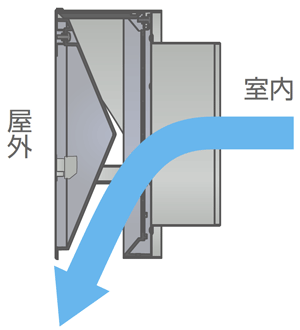

■排気流の流れ

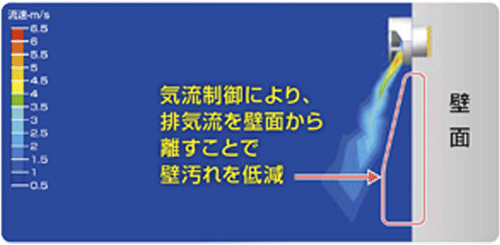

■シミュレーション（側面から見た気流解析結果）
■上から見た気流可視化試験結果
防音タイプ（給気専用）
丸い意匠で防音タイプもラインアップ。意匠を統一しながら高い防音性能を発揮いたします。
