HOME　>　商品一覧　>　外壁用（アルミ製）　>　ベントキャップ｜網

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-75BNA4	3,300円	1,300円
AT-100BNA4	3,300円	1,300円
AT-125BNA4	5,000円	1,600円
AT-150BNA4	5,000円	1,600円
AT-175BNA4	8,800円	2,200円
AT-200BNA4	8,800円	2,200円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※50・65タイプも受注生産で承ります。形名はサイズが変わるのみ。価格は75タイプと同じです。

■商品の特長

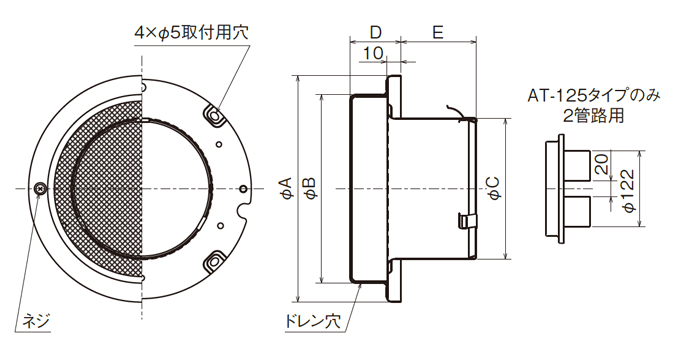

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E
AT-75BNA4	φ75	157	129	72	35	44
AT-100BNA4	φ100	157	129	97	35	53
AT-125BNA4	φ125	212	184	122	35	53
AT-150BNA4	φ150	212	184	147	35	53
AT-175BNA4	φ175	264	228	172	45	72
AT-200BNA4	φ200	264	228	197	45	53

■圧力損失特性
