HOME > 商品一覧 > ダンパー > 風量調整ダンパー

ダンパー

風量調整ダンパー(中間取付)・(鋼板製)

形名別価格

形 名価格
(税別)
AT-100VD4,900円
AT-125VD5,600円
AT-150VD6,400円
AT-175VD7,600円
AT-200VD8,300円
AT-225VD11,000円
AT-250VD12,000円
AT-275VD14,000円
AT-300VD15,000円
AT-350VD26,000円
※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

商品の特長

    ●ダクト中間取付形
    ●垂直取付可
    ●色調:グレー(カチオン電着塗装)
    ●材質:鋼板

外形寸法図(単位:mm)

外形寸法図 *点検口を設けて点検できる場所でご使用ください。

変化寸法表(単位:mm)

形 名適用パイプABC
AT-100VDφ1009895220
AT-125VDφ12512395220
AT-150VDφ15014895220
AT-175VDφ17517395220
AT-200VDφ20019895220
AT-225VDφ225223120250
AT-250VDφ250248120250
AT-275VDφ275273145300
AT-300VDφ300298145300
AT-350VDφ350348160350

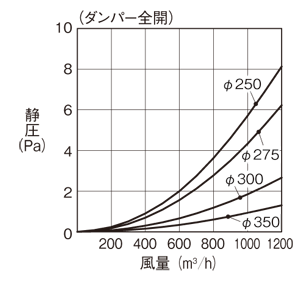

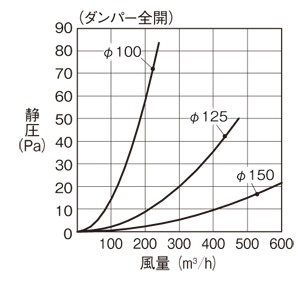

圧力損失特性

=グラフについて
