HOME > 商品一覧 > 中間接続用 > サイレンサー(ダクト挿入タイプ)

中間接続用

サイレンサー(ダクト挿入タイプ)

形名別価格

形 名価格
(税別)
AT-100SA2,200円
AT-150SA2,800円
※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

商品の特長

  • ●消音効果
    100タイプ:500Hz域にて約34dB
    150タイプ:500Hz域にて約30dB
  • ●色調:グレー
  • ●材質:合成樹脂

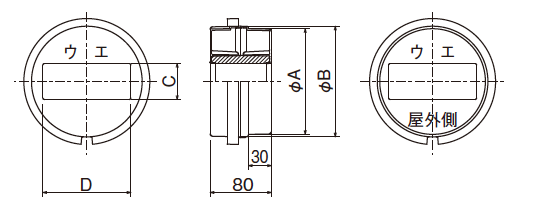

変化寸法図(単位:mm)

外形寸法図
  • *VP(肉厚)管には150タイプは取り付けられません。
  • *垂直配管への据え付けはできません。
  • *油煙の多い場所や有機溶剤・可燃性ガスのある場所では使用できません。

変化寸法表(単位:mm)

形 名適用パイプABCD
AT-100SAφ1008894.53070
AT-150SAφ150138144.547115

圧力損失特性

=グラフについて

防音効果(音圧レベル差)
