HOME > 商品一覧 > 室内用(樹脂製) > 電動給気シャッター(壁/天井据付タイプ)BL品

室内用(樹脂製)

電動給気シャッター(壁/天井据付タイプ)BL品

形名別価格

形 名価格
(税別)
AT-150QED4-BL28,500円
AT-175QED4-BL35,000円
※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズ72℃溶断品
※175タイプは受注生産品(納期約1.5か月)

商品の特長

    ●防火設備該当品(第13EG521号)
    ●壁、天井に据付可能
    ●据付方向は縦・横・上下逆が可能
    ●外気侵入防止電動シャッター(常閉式)
    ●シャッター開確認ランプ付(ネオンランプ)
    ●速結端子付
    ●定格単相100V 50/60Hz
    ●消費電力4.1W/3.7W
    ●BL認定品(BLVU012328)(都市再生機構呼称 MDKD)
    ●色調:ホワイト
    ●材質: グリル:合成樹脂
      本 体:鋼板

外形寸法図(単位:mm)

外形寸法図
  • *VP(厚肉)管には取り付けられません。
  • *防火ダンパーの使用・設置場所については地区により異なった規制を受ける場合がありますので、あらかじめ所轄の官公庁(特に消防署)にご相談ください。
  • *給気開口部(側面)が天井・壁に近い場合、屋外環境により壁を汚す場合がありますので、このような場合はフィルター付のAT-QEFD4-BLをおすすめします。
  • *浴室等湿気の多い所では使用できません。
  • *下記環境下で使用しますとシャッター表面およびグリル表面から結露水が滴下することがあります。(屋外温度が-5℃を下回りかつ室内温度20℃・室内湿度50% RH以上)
  • こちらの「据付前・据付時のお願い」を必ずご参照ください。

変化寸法表(単位:mm)

=BL品
形 名適用パイプA B
AT-150QED4-BLφ150 147 -
AT-175QED4-BLφ175172 10

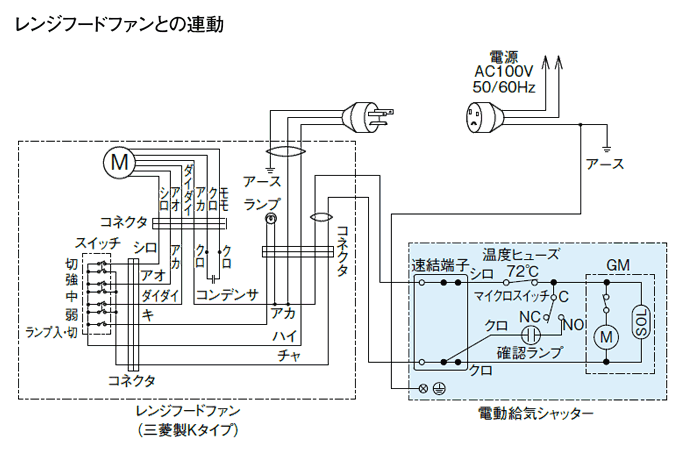

結線図(例)

圧力損失特性

=グラフについて
