電動給気シャッター（壁／天井据付タイプ・フィルター付）BL品
性能マークについて
■形名別価格
| 形 名 | 価格 （税別） | 交換用フィルター形名 | 価格 （税別） |
|---|---|---|---|
| AT-150QEF4-BL | 27,000円 | AT-150QEF4-F | 2,000円 |
| ※AT-175QEF4-BL | 33,000円 | AT-150QEF4-F | 2,000円 |
※175タイプは受注生産品（納期約1.5か月）
■商品の特長
-
●壁、天井に据付可能
●据付方向は縦・横・上下逆が可能
●不織布フィルター（シロ）付：捕集率約82％（質量法）
●外気侵入防止電動シャッター（常閉式）
●シャッター開確認ランプ付（ネオンランプ）
●速結端子付
●定格単相100V 50/60Hz
●消費電力4.1W/3.7W
●BL認定品（BLVU011823）（都市再生機構呼称 MDK）
●色調：ホワイト
| ●材質： | グリル：合成樹脂 |
| 本 体：鋼板 |
■外形寸法図(単位：mm)
- ＊VP（厚肉）管には取り付けられません。
- ＊浴室等湿気の多い所では使用できません。
- ＊下記環境下で使用しますとシャッター表面およびグリル表面から結露水が滴下することがあります。（屋外温度が-5℃を下回りかつ室内温度20℃・室内湿度50% RH以上）
- ＊10μm以下の小さな粒子などは通過するものがあります。
- ※こちらの「据付前・据付時のお願い」を必ずご参照ください。
■変化寸法表(単位：mm)
| 形 名 | 適用パイプ | A | B |
|---|---|---|---|
| AT-150QEF4-BL | φ150 | 147 | - |
| AT-175QEF4-BL | φ175 | 172 | 10 |
■結線図（例）

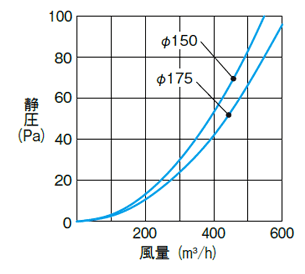

■圧力損失特性
