HOME > 商品一覧 > 外壁用(ステンレス製/鋼板製) > ベントキャップ(左/右吹き)|縦ギャラリ

外壁用(ステンレス製)

ベントキャップ(左/右吹き)|縦ギャラリ

形名別価格

形 名価格
(税別)
指定色塗装加算
(税別)
左吹きAT-100BGSTLD4-BL/AT-100BGSTLK4-BL6,500円1,300円
AT-125BGSTLD4-BL/AT-125BGSTLK4-BL9,500円1,600円
AT-150BGSTLD4-BL/AT-150BGSTLK4-BL9,500円1,600円
右吹きAT-100BGSTRD4-BL/AT-100BGSTRK4-BL6,500円1,300円
AT-125BGSTRD4-BL/AT-125BGSTRK4-BL9,500円1,600円
AT-150BGSTRD4-BL/AT-150BGSTRK4-BL9,500円1,600円
※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

商品の特長

    ● 防火設備該当品(第01EG021号)
    ● ギャラリ部脱着可
    ● BL認定品(BLVU012328)(都市再生機構呼称 VSUSD)
    ● 色調:シルバーメタリック 粉体焼付塗装
    ● 材質:SUS304

外形寸法図(単位:mm)

外形寸法図 *VP(厚肉)管には150タイプは取り付けられません。
*アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
*屋外から点検できる場所に据え付けてください。
*吹き出し方向についての詳細はこちらをご参照ください。

変化寸法表(単位:mm)

=BL品
形 名適用パイプABCD
左吹きAT-100BGSTLD4-BL/AT-100BGSTLK4-BLφ1001581299752
AT-125BGSTLD4-BL/AT-125BGSTLK4-BLφ12521218412259
AT-150BGSTLD4-BL/AT-150BGSTLK4-BLφ15021218414761
右吹きAT-100BGSTRD4-BL/AT-100BGSTRK4-BLφ1001581299752
AT-125BGSTRD4-BL/AT-125BGSTRK4-BLφ12521218412259
AT-150BGSTRD4-BL/AT-150BGSTRK4-BLφ15021218414761

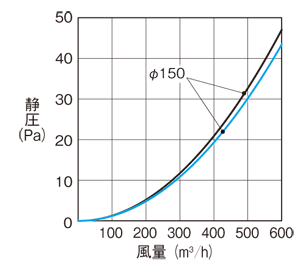

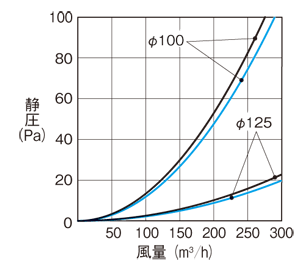

圧力損失特性

=グラフについて
