■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-100BWSTD4-BL/AT-100BWSTK4-BL	7,300円	1,300円
AT-125BWSTD4-BL/AT-125BWSTK4-BL	10,500円	1,600円
AT-150BWSTD4-BL/AT-150BWSTK4-BL	10,500円	1,600円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプは取り付けられません。
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。
＊吹き出し方向についての詳細はこちらをご参照ください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D
AT-100BWSTD4-BL/AT-100BWSTK4-BL	φ100	158	129	97	53
AT-125BWSTD4-BL/AT-125BWSTK4-BL	φ125	212	184	122	60
AT-150BWSTD4-BL/AT-150BWSTK4-BL	φ150	212	184	147	62

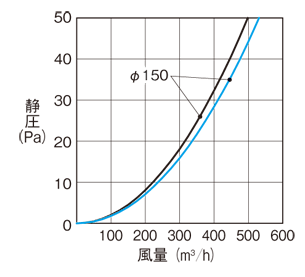

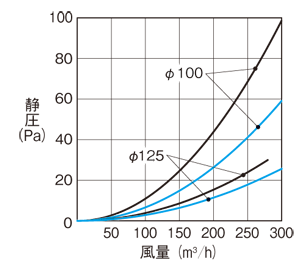

■圧力損失特性
