HOME > 商品一覧 > 外壁用(ステンレス製/鋼板製) > 防音形深形フード(不燃・耐湿タイプ・ワイド水切タイプ)|網

外壁用(ステンレス製)

防音形深形フード(不燃・耐湿タイプ・ワイド水切タイプ)|網

形名別価格

形 名価格
(税別)
指定色塗装加算
(税別)
AT-100SNS5B17,000円4,500円
AT-150SNS5B20,000円6,000円
AT-200SNS5B35,000円7,500円
※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

商品の特長

    ● 網部脱着可
    ● 消音材はグラスウール(台所・浴室対応可)(不織布+グラスウール+アルミ箔の三層成形品)
    ● 防音効果 500Hz域にて約24~27dB
    ● 200タイプはネジ固定仕様(市販ネジ)
    ● 色調:シルバーメタリック 粉体焼付塗装
    ● 材質:SUS304(ワイド水切:SUS443J1)

外形寸法図(単位:mm)

外形寸法図 *VP(厚肉)管には150タイプ以上は取り付けられません。
*アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
*網目の標準は10メッシュ(3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください)
*網目より小さい虫は入るおそれがあります。
*屋外から点検できる場所に据え付けてください。

変化寸法表(単位:mm)

形 名適用パイプABCDEFGHJKLM
AT-100SNS5Bφ10020619620116978859974230
AT-150SNS5Bφ15026025026021910811691474235
AT-200SNS5Bφ20031030031526712714181974329292155.5

圧力損失特性

=グラフについて

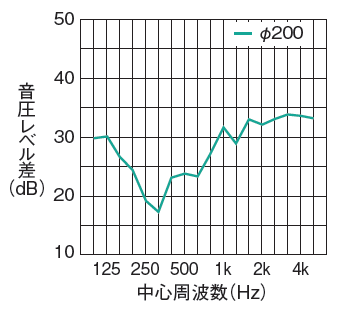

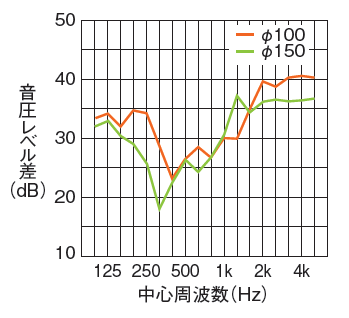

防音効果(音圧レベル差)
