HOME　>　商品一覧　>　外壁用（ステンレス製／鋼板製）　>　耐外風ベントキャップ（壁汚れ低減・ワイド水切タイプ）｜ギャラリ・網

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-100TBNSJ	10,800円	1,900円
AT-150TBNSJ	14,500円	2,700円
AT-200TBNSJ	22,500円	3,400円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

■商品の特長

■外形寸法図(単位：mm)

• ＊VP（厚肉）管には150タイプ以上は取り付けられません。
• ＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
• ＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
• ＊網目より小さい虫は入るおそれがあります。
• ＊屋外から点検できる場所に据え付けてください。
• ＊指定色塗装をご用命いただく場合、樹脂製のエアガイド部分は塗装ができませんのでご了承願います。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E	F
AT-100TBNSJ	φ100	164	89	150	97	40	71
AT-150TBNSJ	φ150	218	116	200	147	40	86
AT-200TBNSJ	φ200	270	141	250	197	41	115.5

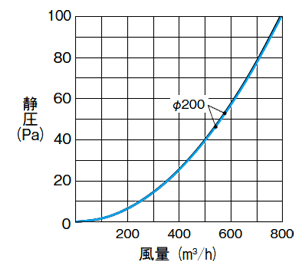

■圧力損失特性
