HOME > 商品一覧 > 外壁用(ステンレス製/鋼板製) > 耐外風ベントキャップ(壁汚れ低減・ワイド水切タイプ)|ギャラリ

外壁用(ステンレス製)

耐外風ベントキャップ(壁汚れ低減・ワイド水切タイプ)|ギャラリ

形名別価格

形 名価格
(税別)
指定色塗装加算
(税別)
AT-100TBSJ 10,000円1,900円
AT-150TBSJ 13,500円2,700円
AT-200TBSJ 21,000円 3,400円
※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

商品の特長

    ● フード部脱着可
    ● 色調:シルバーメタリック 粉体焼付塗装
    ● 材質:SUS443J1(エアガイド:合成樹脂)(パイプガイド・取付脚・ワイド水切:SUS304)

外形寸法図(単位:mm)

外形寸法図
  • *VP(厚肉)管には150タイプ以上は取り付けられません。
  • *アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
  • *指定色塗装をご用命いただく場合、樹脂製のエアガイド部分は塗装ができませんのでご了承願います。

変化寸法表(単位:mm)

形 名適用パイプABC D E F
AT-100TBSJφ100 164 89 150 97 40 71
AT-150TBSJφ150 218 116 200 147 40 86
AT-200TBSJ φ200 270 141 250 197 41 115.5

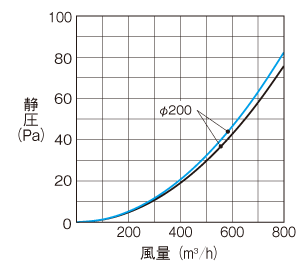

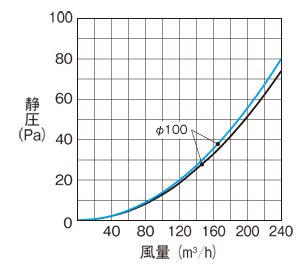

圧力損失特性

=グラフについて
