HOME　>　商品一覧　>　外壁用（ステンレス製／鋼板製）　>　丸形防風板付ベントキャップ（ワイド水切タイプ）｜横ギャラリ・網

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-75TUWSJD5	10,300円	1,900円
AT-100TUWSJD5/AT-100TUWSJK5	10,300円	1,900円
AT-125TUWSJD5/AT-125TUWSJK5	14,800円	2,700円
AT-150TUWSJD5/AT-150TUWSJK5	14,800円	2,700円
AT-175TUWSJD5/AT-175TUWSJK5	22,500円	3,400円
AT-200TUWSJD5/AT-200TUWSJK5	22,500円	3,400円
AT-250TUWSJD/AT-250TUWSJK	55,000円	12,000円
AT-300TUWSJD/AT-300TUWSJK	63,000円	12,000円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。　
＊アルミ製フレキシブルダクトへの取り付けについては、こちらの注意事項をご参照ください。　
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）　
＊網目より小さい虫は入るおそれがあります。　
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E	F
AT-75TUWSJD5	φ75	144	48	72	47	164	88
AT-100TUWSJD5/AT-100TUWSJK5	φ100	144	48	97	52	164	88
AT-125TUWSJD5/AT-125TUWSJK5	φ125	194	63	122	61	218	116
AT-150TUWSJD5/AT-150TUWSJK5	φ150	194	63	147	77	218	116
AT-175TUWSJD5/AT-175TUWSJK5	φ175	244	76	172	86	270	141
AT-200TUWSJD5/AT-200TUWSJK5	φ200	244	76	197	101	270	141
AT-250TUWSJD/AT-250TUWSJK	φ250	374	86	247	125	389	199
AT-300TUWSJD/AT-300TUWSJK	φ300	374	86	297	148	389	199

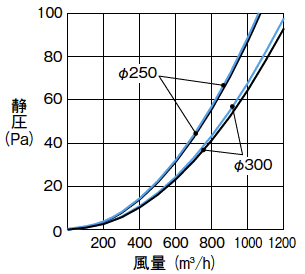

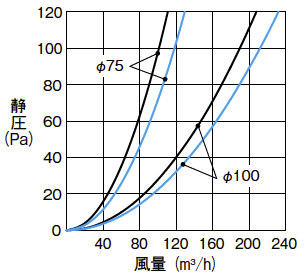

■圧力損失特性
