外復帰形防火ダンパー外周断熱仕様（中間取付）・（鋼板製）
■形名別価格
形名の見方について| 形 名 | 価格 （税別） |
|---|---|
| AT-100DUG2 | 17,800円 |
| AT-150DUG2 | 21,600円 |
| AT-200DUG2 | 30,400円 |
| AT-250DUG2 | 35,500円 |
■商品の特長
-
●特定防火設備該当品
100タイプ：（第24ER035号）
150〜250タイプ：（第24ER036号）
●ダクト中間取付
●垂直取付可
●外周断熱仕様
●色調：クロ（カチオン電着塗装）
●材質：鋼板

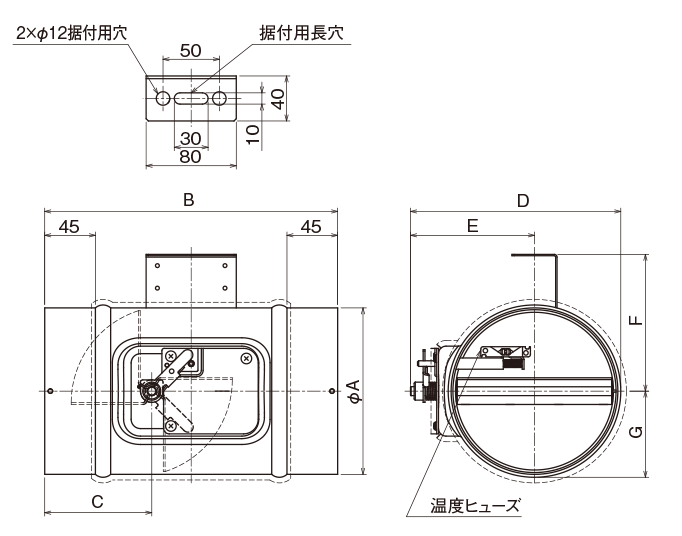

■外形寸法図(単位：mm)
- ＊使用については地区により異なった規制を受ける場合がありますので、あらかじめ所轄の官公庁（特に消防署）にご相談ください。
- ＊点検口を設けて点検できる場所でご使用ください。
■変化寸法表(単位：mm)
| 形 名 | 適用パイプ | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|
| AT-100DUG2 | φ100 | 98 | 260 | 95 | 136 | 85 | 95 | 51 |
| AT-150DUG2 | φ150 | 148 | 260 | 95 | 187 | 110 | 122 | 77 |
| AT-200DUG2 | φ200 | 198 | 300 | 135 | 237 | 135 | 147 | 102 |
| AT-250DUG2 | φ250 | 248 | 300 | 135 | 287 | 160 | 173 | 127 |
■圧力損失特性
