HOME　>　商品一覧　>　外壁用（ステンレス製／鋼板製）　>　深形フード（ワイド水切タイプ）｜縦ギャラリ・網

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-100FWS5	6,700円	1,800円
AT-125FWS5	10,000円	2,400円
AT-150FWS5	10,000円	2,400円
AT-175FWS5	21,500円	2,800円
AT-200FWS5	21,500円	2,800円
AT-225FWS5	41,000円	12,000円
AT-250FWS5	41,000円	12,000円
AT-275FWS5	48,000円	18,000円
AT-300FWS5	53,000円	18,000円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

■商品の特長

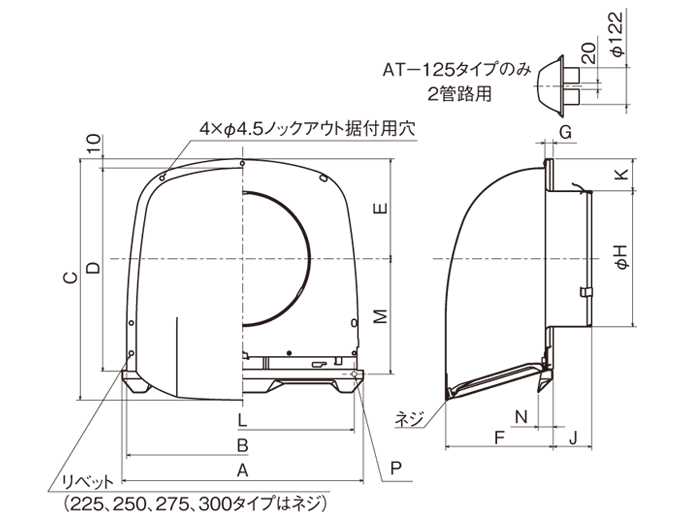

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。　
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。　
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）　
＊網目より小さい虫は入るおそれがあります。　
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用 パイプ	A	B	C	D	E	F	G	H	J	K	L	M	N	P
AT-100FWS5	φ100	206	196	201	169	78	85	9	97	42	30	－	－	15	－
AT-125FWS5	φ125	260	250	260	219	108	116	9	122	53	47	－	－	15	－
AT-150FWS5	φ150	260	250	260	219	108	116	9	147	42	35	－	－	15	－
AT-175FWS5	φ175	310	300	315	267	127	141	8	172	74	41	292	155.5	15	2×φ5.5 据付用穴
AT-200FWS5	φ200	310	300	315	267	127	141	8	197	43	29	292	155.5	15	2×φ5.5 据付用穴
AT-225FWS5	φ225	360	350	377	320	150	167	9	222	52	39	342	189	21	2×φ5.5 据付用穴
AT-250FWS5	φ250	360	350	377	320	150	167	9	247	71	27	342	189	21	2×φ5.5 据付用穴
AT-275FWS5	φ275	360	350	377	320	150	167	9	272	71	14	342	189	21	2×φ5.5 据付用穴
AT-300FWS5	φ300	360	350	377	320	158	167	9	297	72	10	342	181	21	2×φ5.5 据付用穴

■圧力損失特性
