角形耐外風フード（左右開口タイプ）｜縦ギャラリ
性能マークについて
■形名別価格
| 形 名 | 価格 （税別） |
指定色塗装加算 （税別） |
|---|---|---|
| AT-100KMGSD/AT-100KMGSK | 11,500円 | 1,800円 |
| AT-125KMGSD/AT-125KMGSK | 14,600円 | 2,400円 |
| AT-150KMGSD/AT-150KMGSK | 14,600円 | 2,400円 |
| AT-175KMGSD/AT-175KMGSK | 35,200円 | 2,800円 |
| AT-200KMGSD/AT-200KMGSK | 35,200円 | 2,800円 |
※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。
■商品の特長
- ● 防火設備該当品（第01EG021号）
- ● フード部脱着可
- ● 色調：シルバーメタリック 粉体焼付塗装
- ● 材質：SUS304（フローガイド：合成樹脂）
■外形寸法図(単位：mm)
- ＊VP（厚肉）管には150タイプは取り付けられません。
- ＊アルミ製フレキシブルダクトへの取り付けについては、 こちら の注意事項をご参照ください。
- ＊屋外から点検できる場所に据え付けてください。
- ＊フード部脱着のため天井とフード上部のすき間が50mm以上必要になります。
- ＊指定色塗装をご用命いただく場合、樹脂製のフローガイド部分は塗装ができませんのでご了承願います。フローガイド部分はグレー色です。
■変化寸法表(単位：mm)
| 形 名 | 適用パイプ | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|
| AT-100KMGSD/AT-100KMGSK | φ100 | 165 | 130 | 110 | 145 | 105 | 61 | 97 | 24 |
| AT-125KMGSD/AT-125KMGSK | φ125 | 215 | 180 | 160 | 195 | 105 | 60 | 122 | 36.5 |
| AT-150KMGSD/AT-150KMGSK | φ150 | 215 | 180 | 160 | 195 | 105 | 59 | 147 | 24 |
| AT-175KMGSD/AT-175KMGSK | φ175 | 300 | 240 | 230 | 270 | 135 | 79 | 172 | 49 |
| AT-200KMGSD/AT-200KMGSK | φ200 | 300 | 240 | 230 | 270 | 135 | 85 | 197 | 36.5 |

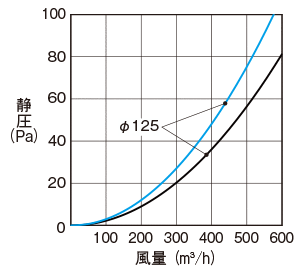

■圧力損失特性
