外壁用(ステンレス製)

角形耐外風フード(左右開口・ドレン皿付タイプ)|縦ギャラリ

形名別価格

形 名 価格
(税別)
指定色塗装加算
(税別)
AT-100KMGSW 11,000円 3,000円
AT-150KMGSW 13,600円 3,800円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

商品の特長

  • ● ドレン受け皿保水容量
    100タイプ……約100cc
    150タイプ……約130cc
  • ● フード部脱着可
  • ● 色調:シルバーメタリック 粉体焼付塗装
  • ● 材質:SUS304(フローガイド:合成樹脂)

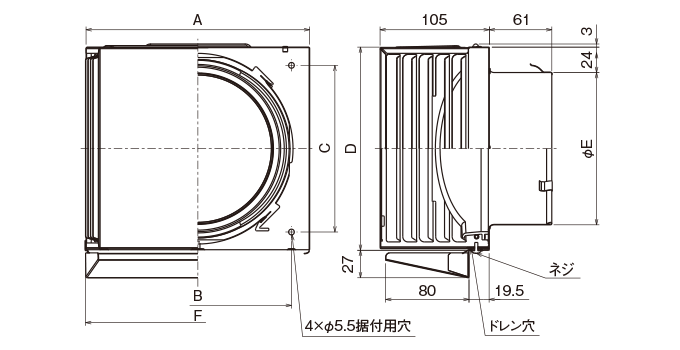

外形寸法図(単位:mm)

外形寸法図
  • *VP(厚肉)管には150タイプは取り付けられません。
  • *アルミ製フレキシブルダクトへの取り付けについては、 こちら の注意事項をご参照ください。
  • *フード部脱着のため天井とフード上部のすき間が15mm以上必要になります。
  • *指定色塗装をご用命いただく場合、樹脂製のフローガイド部分は塗装ができませんのでご了承願います。フローガイド部分はグレー色です。

変化寸法表(単位:mm)

形 名 適用パイプ A B C D E F
AT-100KMGSW φ100 165 130 110 145 97 166
AT-150KMGSW φ150 215 180 160 195 147 216

圧力損失特性

=グラフについて
