■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-100LNSD4-BL3M/AT-100LNSK4-BL3M	18,500円	1,800円
AT-125LNSD4-BL3M/AT-125LNSK4-BL3M	23,500円	2,400円
AT-150LNSD4-BL3M/AT-150LNSK4-BL3M	23,500円	2,400円
AT-175LNSD4-BL3M/AT-175LNSK4-BL3M	40,000円	2,800円
※AT-200LNSD4-3M/AT-200LNSK4-3M	38,000円	2,800円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※200タイプはBL品ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目は3メッシュ。（5メッシュ・10メッシュの対応は可能ですが、BL品ではありません）
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E	F	G	H	J	K	L
AT-100LNSD4-BL3M/ AT-100LNSK4-BL3M	φ100	264	170	200	150	210	80	228	111	60	97	32
AT-125LNSD4-BL3M/ AT-125LNSK4-BL3M	φ125	312	218	250	200	260	98	276	126	60	122	37
AT-150LNSD4-BL3M/ AT-150LNSK4-BL3M	φ150	312	218	250	200	260	98	276	126	60	147	25
AT-175LNSD4-BL3M/ AT-175LNSK4-BL3M	φ175	374	280	280	230	290	120	338	140	79	172	34
AT-200LNSD4-3M/ AT-200LNSK4-3M	φ200	374	280	280	230	290	120	338	140	85	197	22

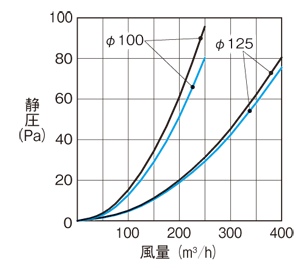

■圧力損失特性
