軒天用ベントキャップ（両吹き）｜ギャラリ
性能マークについて
■形名別価格
| 形 名 | 価格 （税別） | 指定色塗装加算 （税別） |
|---|---|---|
| AT-100NBGS | 7,000円 | 1,300円 |
| AT-125NBGS | 9,800円 | 1,600円 |
| AT-150NBGS | 9,800円 | 1,600円 |
■商品の特長
-
● 軒天据付タイプ（天井材挟み込み方式）
● ギャラリ部脱着可
● ギャラリは左右両吹き形状
● 125タイプは2管路仕様（VM管取付可）
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304
■外形寸法図(単位：mm)
＊塩ビパイプへの取り付けは125タイプのみ対応可能です。■変化寸法表(単位：mm)
| 形 名 | 適用パイプ | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| AT-100NBGS | φ100 | 158 | 129 | 97 | 109 | 181 | 130 |
| AT-125NBGS | φ125 | 212 | 184 | 122 | 158 | 230 | 180 |
| AT-150NBGS | φ150 | 212 | 184 | 147 | 158 | 230 | 180 |

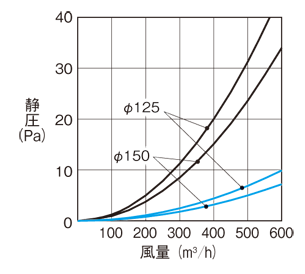

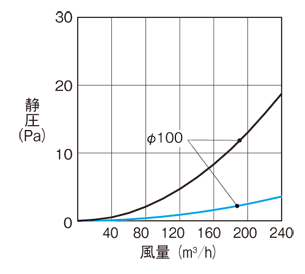

■圧力損失特性
