防音形深形フード（不燃・耐湿タイプ・ワイド水切タイプ）BL品｜縦ギャラリ・網
性能マークについて
■形名別価格
| 形 名 | 価格 （税別） | 指定色塗装加算 （税別） |
|---|---|---|
| AT-100SWS5BB-BL3M | 22,000円 | 4,500円 |
| AT-150SWS5BB-BL3M | 38,000円 | 6,000円 |
■商品の特長
-
● ギャラリ部脱着可
● 消音材はグラスウール（台所・浴室対応可）（不織布＋グラスウール＋アルミ箔の三層成形品）
● 防音効果 500Hz域にて約27～29dB
● BL認定品（BLVU012328）
● 150タイプはネジ固定仕様（市販ネジ）
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS304（ギャラリ・ワイド水切：SUS443J1）
■外形寸法図(単位：mm)
＊VP（厚肉）管には150タイプは取り付けられません。 ＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目は3メッシュ。
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。
■変化寸法表(単位：mm)
| 形 名 | 適用パイプ | A | B | C | D | E | F | G | H | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AT-100SWS5BB-BL3M | φ100 | 260 | 250 | 260 | 219 | 108 | 116 | 9 | 97 | 53 | 60 | － | － |
| AT-150SWS5BB-BL3M | φ150 | 310 | 300 | 315 | 267 | 127 | 141 | 8 | 147 | 53 | 54 | 292 | 155.5 |
■圧力損失特性

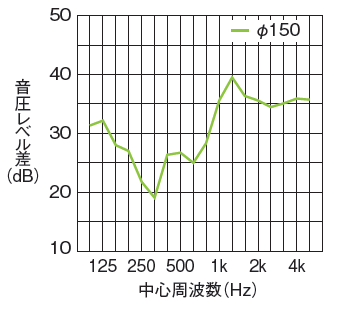

■防音効果（音圧レベル差）
