耐外風ベントキャップ（壁汚れ低減タイプ）｜ギャラリ
性能マークについて
■形名別価格
| 形 名 | 価格 （税別） | 指定色塗装加算 （税別） |
|---|---|---|
| AT-100TBS | 9,000円 | 1,900円 |
| AT-150TBS | 12,000円 | 2,700円 |
| AT-200TBS | 19,000円 | 3,400円 |
■商品の特長
-
● フード部脱着可
● 色調：シルバーメタリック 粉体焼付塗装
● 材質：SUS443J1（エアガイド：合成樹脂）（パイプガイド・取付脚：SUS304）
■外形寸法図(単位：mm)
- ＊VP（厚肉）管には150タイプ以上は取り付けられません。
- ＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
- ＊指定色塗装をご用命いただく場合、樹脂製のエアガイド部分は塗装ができませんのでご了承願います。
■変化寸法表(単位：mm)
| 形 名 | 適用パイプ | A | B | C | D |
|---|---|---|---|---|---|
| AT-100TBS | φ100 | 150 | 70.5 | 97 | 28 |
| AT-150TBS | φ150 | 200 | 85.5 | 147 | 30.5 |
| AT-200TBS | φ200 | 250 | 115 | 197 | 35.5 |

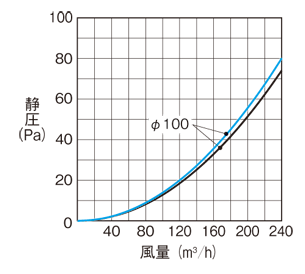

■圧力損失特性
