HOME　>　商品一覧　>　外壁用（ステンレス製／鋼板製）　>　深形フード（小風量タイプ・ワイド水切タイプ）｜縦ギャラリ・網

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-50FCWS	6,700円	1,800円
AT-65FCWS	6,700円	1,800円
AT-75FCWS	6,700円	1,800円
AT-100FCWS	6,700円	1,800円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

■商品の特長

■外形寸法図(単位：mm)

＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C
AT-50FCWS	φ50	41	48	46
AT-65FCWS	φ65	33	64	46
AT-75FCWS	φ75	29	72	44
AT-100FCWS	φ100	17	97	53

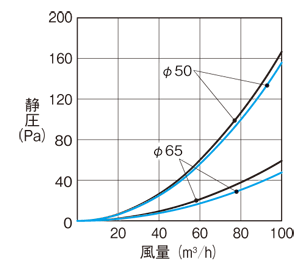

■圧力損失特性
