■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-75BNSD4	5,500円	1,300円
AT-100BNSD4/AT-100BNSK4	5,500円	1,300円
AT-125BNSD4/AT-125BNSK4	8,000円	1,600円
AT-150BNSD4/AT-150BNSK4	8,000円	1,600円
AT-175BNSD4/AT-175BNSK4	13,000円	2,200円
AT-200BNSD4/AT-200BNSK4	13,000円	2,200円
AT-250BNSD4/AT-250BNSK4	35,000円	4,500円
AT-100BNSD4-BL/AT-100BNSK4-BL	6,500円	1,300円
AT-125BNSD4-BL/AT-125BNSK4-BL	9,500円	1,600円
AT-150BNSD4-BL/AT-150BNSK4-BL	9,500円	1,600円
AT-175BNSD4-BL/AT-175BNSK4-BL	15,000円	2,200円
AT-200BNSD4-BL/AT-200BNSK4-BL	15,000円	2,200円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

■商品の特長

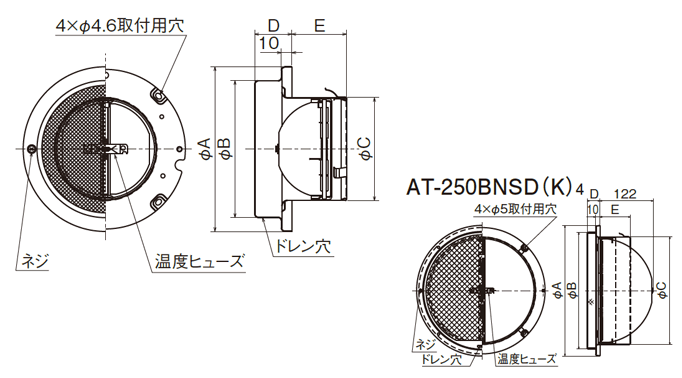

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E
AT-75BNSD4	φ75	158	129	72	35	44
AT-100BNSD4/AT-100BNSK4	φ100	158	129	97	35	53
AT-125BNSD4/AT-125BNSK4	φ125	212	184	122	35	60
AT-150BNSD4/AT-150BNSK4	φ150	212	184	147	35	62
AT-175BNSD4/AT-175BNSK4	φ175	265	228	172	45	72
AT-200BNSD4/AT-200BNSK4	φ200	265	228	197	45	77
AT-250BNSD4/AT-250BNSK4	φ250	300	268	247	30	70
AT-100BNSD4-BL/AT-100BNSK4-BL	φ100	158	129	97	35	53
AT-125BNSD4-BL/AT-125BNSK4-BL	φ125	212	184	122	35	60
AT-150BNSD4-BL/AT-150BNSK4-BL	φ150	212	184	147	35	62
AT-175BNSD4-BL/AT-175BNSK4-BL	φ175	265	228	172	45	72
AT-200BNSD4-BL/AT-200BNSK4-BL	φ200	265	228	197	45	77

■圧力損失特性
