防音形ベントキャップ(給気専用)|網
■形名別価格
形 名 | 価格 (税別) | 指定色塗装加算 (税別) |
---|---|---|
※AT-75BNSDB | 14,500円 | 1,900円 |
AT-100BNSDB/AT-100BNSKB | 14,500円 | 1,900円 |
※AT-125BNSDB/AT-125BNSKB | 20,500円 | 2,700円 |
AT-150BNSDB/AT-150BNSKB | 20,500円 | 2,700円 |
※75・125タイプは受注生産品(納期約1.5か月)
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。
■商品の特長
-
● 防火設備該当品(第01EG021号)
● 防音効果 500Hz域にて φ75:約36dB、φ100:約36dB、φ125:約33dB、φ150:約33dB
● フード部脱着可
● 消音材はポリエチレンフォーム
● 色調:シルバーメタリック 粉体焼付塗装
● 材質:SUS304

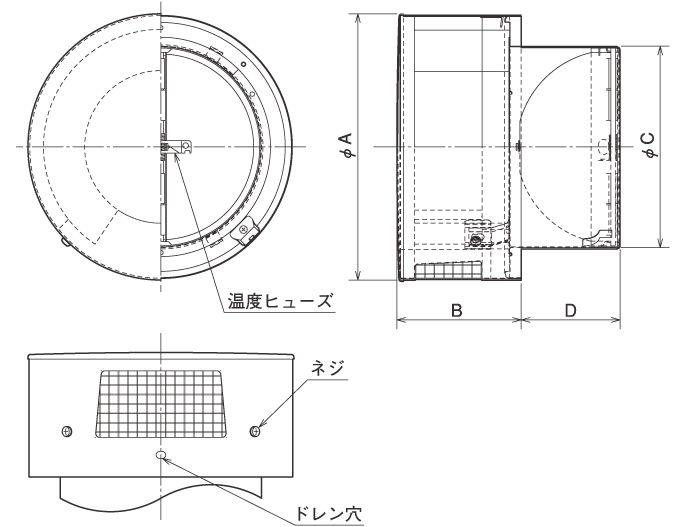

■外形寸法図(単位:mm)
*VP(厚肉)管には150タイプは取り付けられません。*アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
*網目は10メッシュのみになります。
*網目より小さい虫は入るおそれがあります。
*屋外から点検できる場所に据え付けてください。
■変化寸法表(単位:mm)
形 名 | 適用パイプ | A | B | C | D |
---|---|---|---|---|---|
AT-75BNSDB | φ75 | 143 | 70 | 72 | 46 |
AT-100BNSDB/AT-100BNSKB | φ100 | 143 | 70 | 97 | 46 |
AT-125BNSDB/AT-125BNSKB | φ125 | 192 | 91 | 122 | 60 |
AT-150BNSDB/AT-150BNSKB | φ150 | 192 | 91 | 147 | 72 |
