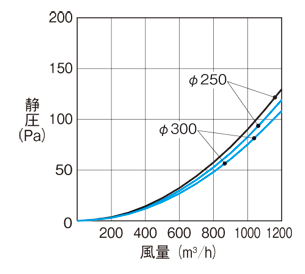

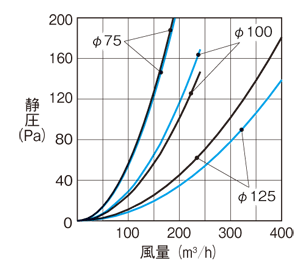

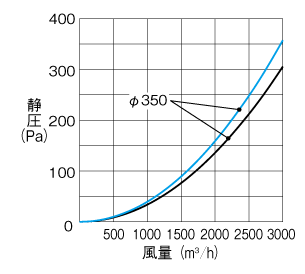

深形スクエアフード(ワイド水切タイプ)|横ギャラリ・網
■形名別価格
形 名 | 価格 (税別) | 指定色塗装加算 (税別) |
---|---|---|
AT-75HWS | 8,800円 | 1,800円 |
AT-100HWS | 8,800円 | 1,800円 |
AT-125HWS | 12,000円 | 2,400円 |
AT-150HWS | 12,000円 | 2,400円 |
AT-175HWS | 26,500円 | 2,800円 |
AT-200HWS | 26,500円 | 2,800円 |
AT-250HWS | 53,000円 | 12,000円 |
AT-300HWS | 58,000円 | 18,000円 |
※AT-350HWS | 89,800円 | 20,000円 |
※受注生産品は納期約1.5か月になります。
■商品の特長
-
● フード部脱着可(φ300タイプ以下)
● 網部脱着可
● 250、300タイプはネジ固定仕様(市販ネジ)
● 350タイプは埋込ボルトまたはネジ固定仕様(市販ボルト、ネジ)
● 色調:シルバーメタリック 粉体焼付塗装
● 材質:SUS304
■外形寸法図(単位:mm)
*VP(厚肉)管には150タイプ以上は取り付けられません。*VU(薄肉)管には350タイプは取り付けられません。
*アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
*網目の標準は10メッシュ(3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください)
*網目より小さい虫は入るおそれがあります。
*屋外から点検できる場所に据え付けてください。
*フード部脱着のため天井とフード上部のすき間が10mm以上必要になります。(Ф300タイプ以下)
■変化寸法表(単位:mm)
形 名 | 適用パイプ | A | B | C | D | E | F | G | H | J | K | L | M | N | P |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AT-75HWS | φ75 | 150 | 120 | 115.5 | 68 | 170 | 73 | 20 | 150 | 72 | 32 | 47 | 2.5 | 18 | 53.5 |
AT-100HWS | φ100 | 150 | 120 | 115.5 | 68 | 170 | 73 | 20 | 150 | 97 | 20 | 47 | 2.5 | 18 | 53.5 |
AT-125HWS | φ125 | 200 | 170 | 165 | 93 | 220 | 93 | 19 | 200 | 122 | 32 | 47 | 2.5 | 21 | 78 |
AT-150HWS | φ150 | 200 | 170 | 165 | 93 | 220 | 93 | 19 | 200 | 147 | 20 | 47 | 2.5 | 21 | 78 |
AT-175HWS | φ175 | 250 | 220 | 209 | 122 | 280 | 130 | 30 | 250 | 172 | 36 | 46 | 5 | 30 | 105.5 |
AT-200HWS | φ200 | 250 | 220 | 209 | 122 | 280 | 130 | 30 | 250 | 197 | 23 | 47 | 5 | 30 | 105.5 |
AT-250HWS | Ф250 | 350 | 320 | 305 | 172 | 387 | 190 | 38 | 360 | 247 | 48.5 | 70 | - | 41 | 157 |
AT-300HWS | Ф300 | 350 | 320 | 305 | 172 | 387 | 190 | 38 | 360 | 297 | 23.5 | 70 | - | 41 | 157 |
AT-350HWS | Ф350 | 400 | 434 | 315 | 197 | 470 | 277 | 39 | 415 | 347 | 23.5 | 86 | - | 44 | 137 |
