丸形フード|縦ギャラリ・網
■性能

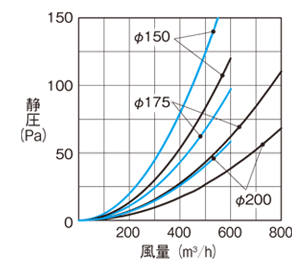

150、175、200、250、300タイプは低圧損の商品ではありません。
性能マークについて
性能マークについて
■形名別価格
形 名 | 価格 (税別) | 指定色塗装加算 (税別) |
---|---|---|
AT-75MWS4 | 6,800円 | 1,800円 |
AT-100MWS4 | 6,800円 | 1,800円 |
AT-125MWS4 | 9,800円 | 2,200円 |
AT-150MWS4 | 9,800円 | 2,200円 |
AT-175MWS4 | 15,500円 | 3,000円 |
AT-200MWS4 | 15,500円 | 3,000円 |
AT-250MWS5 | 34,500円 | 10,000円 |
AT-300MWS6 | 43,000円 | 12,000円 |
※50・65タイプも受注生産で承ります。形名はサイズが変わるのみ。価格は75タイプと同じです。
■商品の特長
-
● ドレン水切構造(壁汚れ低減)(75~250タイプのみ)
● フード部脱着可
● 125タイプは2管路仕様(VM管取付可)
● 色調:シルバーメタリック 粉体焼付塗装
● 材質:SUS304
■外形寸法図(単位:mm)
*VP(厚肉)管には150タイプ以上は取り付けられません。*アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
*網目の標準は10メッシュ(3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください)
*網目より小さい虫は入るおそれがあります。
*屋外から点検できる場所に据え付けてください。
■変化寸法表(単位:mm)
形 名 | 適用パイプ | A | B | C | D | E | F |
---|---|---|---|---|---|---|---|
AT-75MWS4 | φ75 | 155 | 125 | 72 | 98 | 44 | 25 |
AT-100MWS4 | φ100 | 155 | 125 | 97 | 98 | 53 | 25 |
AT-125MWS4 | φ125 | 209 | 179 | 122 | 130 | 53 | 30 |
AT-150MWS4 | φ150 | 209 | 179 | 147 | 130 | 53 | 30 |
AT-175MWS4 | φ175 | 260 | 230 | 172 | 155 | 72 | 30 |
AT-200MWS4 | φ200 | 260 | 230 | 197 | 155 | 53 | 30 |
AT-250MWS5 | φ250 | 300 | 270 | 247 | 175 | 71 | 30 |
AT-300MWS6 | φ300 | 374 | 319 | 297 | 179 | 71 | 9 |
