HOME　>　商品一覧　>　外壁用（ステンレス製／鋼板製）　>　丸形フード｜縦ギャラリ・網

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-75MWSD4	9,300円	1,800円
AT-100MWSD4/AT-100MWSK4	9,300円	1,800円
AT-125MWSD4/AT-125MWSK4	13,300円	2,200円
AT-150MWSD4/AT-150MWSK4	13,300円	2,200円
AT-175MWSD4/AT-175MWSK4	20,500円	3,000円
AT-200MWSD4/AT-200MWSK4	20,500円	3,000円
AT-250MWSD5/AT-250MWSK5	49,500円	10,000円
AT-300MWSD6/AT-300MWSK6	61,000円	12,000円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E	F
AT-75MWSD4	φ75	155	125	72	98	44	25
AT-100MWSD4/AT-100MWSK4	φ100	155	125	97	98	53	25
AT-125MWSD4/AT-125MWSK4	φ125	209	179	122	130	53	30
AT-150MWSD4/AT-150MWSK4	φ150	209	179	147	130	53	30
AT-175MWSD4/AT-175MWSK4	φ175	260	230	172	155	72	30
AT-200MWSD4/AT-200MWSK4	φ200	260	230	197	155	78	30
AT-250MWSD5/AT-250MWSK5	φ250	300	270	247	175	71	30
AT-300MWSD6/AT-300MWSK6	φ300	374	319	297	179	71	9

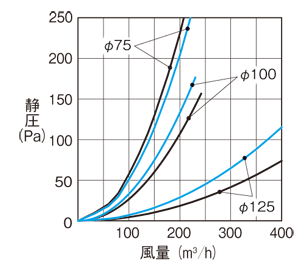

■圧力損失特性
