HOME　>　商品一覧　>　外壁用（ステンレス製／鋼板製）　>　丸形防風板付ベントキャップ（覆い付）｜横ギャラリ

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-75TCGSD5	9,500円	1,900円
AT-100TCGSD5/AT-100TCGSK5	9,500円	1,900円
AT-125TCGSD5/AT-125TCGSK5	13,300円	2,700円
AT-150TCGSD5/AT-150TCGSK5	13,300円	2,700円
AT-175TCGSD5/AT-175TCGSK5	21,000円	3,400円
AT-200TCGSD5/AT-200TCGSK5	21,000円	3,400円
AT-250TCGSD/AT-250TCGSK	50,000円	12,000円
AT-300TCGSD/AT-300TCGSK	58,000円	12,000円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。　
＊アルミ製フレキシブルダクトへの取り付けについては、こちらの注意事項をご参照ください。　
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D
AT-75TCGSD5	φ75	145	46	72	47
AT-100TCGSD5/AT-100TCGSK5	φ100	145	46	97	52
AT-125TCGSD5/AT-125TCGSK5	φ125	195	61	122	61
AT-150TCGSD5/AT-150TCGSK5	φ150	195	61	147	77
AT-175TCGSD5/AT-175TCGSK5	φ175	244	75	172	86
AT-200TCGSD5/AT-200TCGSK5	φ200	244	75	197	101
AT-250TCGSD/AT-250TCGSK	φ250	374	85	247	126
AT-300TCGSD/AT-300TCGSK	φ300	374	85	297	149

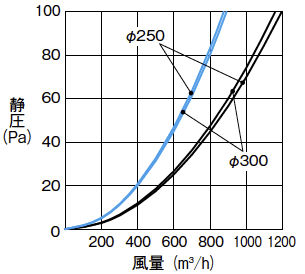

■圧力損失特性
