■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-75TCNSJD5	10,500円	1,900円
AT-100TCNSJD5/AT-100TCNSJK5	10,500円	1,900円
AT-125TCNSJD5/AT-125TCNSJK5	14,800円	2,700円
AT-150TCNSJD5/AT-150TCNSJK5	14,800円	2,700円
AT-175TCNSJD5/AT-175TCNSJK5	23,000円	3,400円
AT-200TCNSJD5/AT-200TCNSJK5	23,000円	3,400円
AT-250TCNSJD/AT-250TCNSJK	55,000円	12,000円
AT-300TCNSJD/AT-300TCNSJK	63,000円	12,000円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

■商品の特長

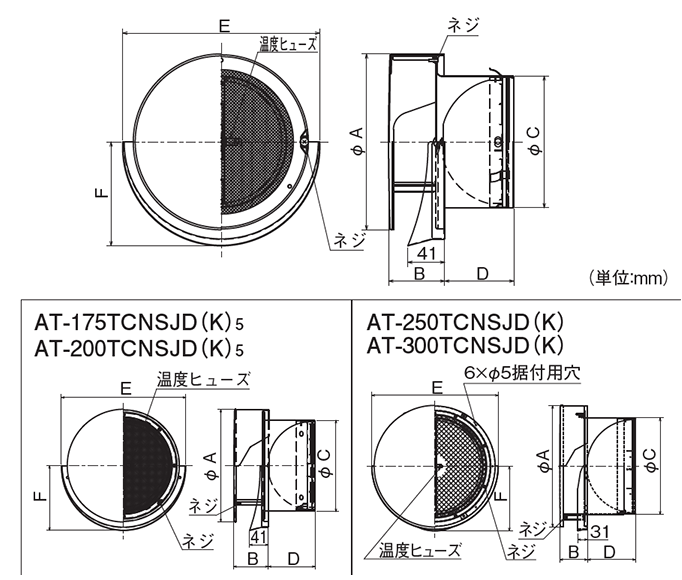

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。　
＊アルミ製フレキシブルダクトへの取り付けについては、こちらの注意事項をご参照ください。　
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）　
＊網目より小さい虫は入るおそれがあります。　
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E	F
AT-75TCNSJD5	φ75	145	48	72	47	164	88
AT-100TCNSJD5/AT-100TCNSJK5	φ100	145	48	97	52	164	88
AT-125TCNSJD5/AT-125TCNSJK5	φ125	195	63	122	61	218	116
AT-150TCNSJD5/AT-150TCNSJK5	φ150	195	63	147	77	218	116
AT-175TCNSJD5/AT-175TCNSJK5	φ175	244	76	172	86	270	141
AT-200TCNSJD5/AT-200TCNSJK5	φ200	244	76	197	101	270	141
AT-250TCNSJD/AT-250TCNSJK	φ250	374	86	247	125	389	199
AT-300TCNSJD/AT-300TCNSJK	φ300	374	86	297	148	389	199

■圧力損失特性
