HOME > 商品一覧 > 外壁用(ステンレス製/鋼板製) > 丸形防風板付ベントキャップ(覆い付)|横ギャラリ・網

外壁用(ステンレス製)

丸形防風板付ベントキャップ(覆い付)|横ギャラリ・網

形名別価格

形 名価格
(税別)
指定色塗装加算
(税別)
AT-75TCWS57,800円1,900円
AT-100TCWS57,800円1,900円
AT-125TCWS510,800円2,700円
AT-150TCWS510,800円2,700円
AT-175TCWS517,500円3,400円
AT-200TCWS517,500円3,400円
AT-250TCWS38,000円12,000円
AT-300TCWS43,000円12,000円
※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

商品の特長

    ● 防風板およびギャラリ部脱着可
    ● 250、300タイプはネジ固定仕様(市販ネジ)
    ● 色調:シルバーメタリック 粉体焼付塗装
    ● 材質:SUS304

外形寸法図(単位:mm)

外形寸法図 *VP(厚肉)管には150タイプ以上は取り付けられません。
*アルミ製フレキシブルダクトへの取り付けについては、こちらの注意事項をご参照ください。
*網目の標準は10メッシュ(3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください)
*網目より小さい虫は入るおそれがあります。
*屋外から点検できる場所に据え付けてください。

変化寸法表(単位:mm)

形 名適用パイプABCD
AT-75TCWS5φ75145467248
AT-100TCWS5φ100145469753
AT-125TCWS5φ1251956112248
AT-150TCWS5φ1501956114778
AT-175TCWS5φ1752447517246
AT-200TCWS5φ2002447519746
AT-250TCWSφ2503748524772
AT-300TCWSφ3003748529772

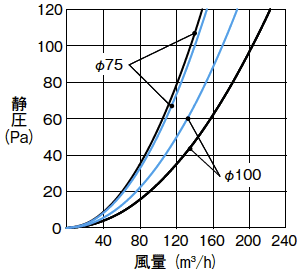

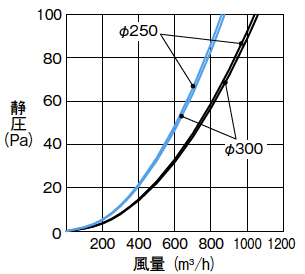

圧力損失特性

=グラフについて
