HOME　>　商品一覧　>　外壁用（ステンレス製／鋼板製）　>　丸形防風板付ベントキャップ｜横ギャラリ・網

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-75TUWSD5	9,300円	1,900円
AT-100TUWSD5/AT-100TUWSK5	9,300円	1,900円
AT-125TUWSD5/AT-125TUWSK5	13,300円	2,700円
AT-150TUWSD5/AT-150TUWSK5	13,300円	2,700円
AT-175TUWSD5/AT-175TUWSK5	20,500円	3,400円
AT-200TUWSD5/AT-200TUWSK5	20,500円	3,400円
AT-250TUWSD/AT-250TUWSK	50,000円	12,000円
AT-300TUWSD/AT-300TUWSK	58,000円	12,000円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。　
＊アルミ製フレキシブルダクトへの取り付けについては、こちらの注意事項をご参照ください。　
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）　
＊網目より小さい虫は入るおそれがあります。　
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D
AT-75TUWSD5	φ75	144	46	72	48
AT-100TUWSD5/AT-100TUWSK5	φ100	144	46	97	53
AT-125TUWSD5/AT-125TUWSK5	φ125	194	61	122	62
AT-150TUWSD5/AT-150TUWSK5	φ150	194	61	147	78
AT-175TUWSD5/AT-175TUWSK5	φ175	244	75	172	86
AT-200TUWSD5/AT-200TUWSK5	φ200	244	75	197	101
AT-250TUWSD/AT-250TUWSK	φ250	374	85	247	126
AT-300TUWSD/AT-300TUWSK	φ300	374	85	297	149

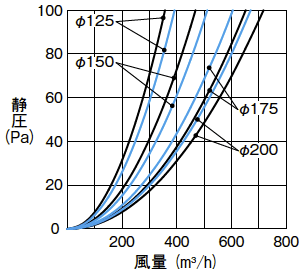

■圧力損失特性
