HOME　>　商品一覧　>　外壁用（ステンレス製／鋼板製）　>　薄形ベントキャップ（ワイド水切タイプ）｜横ギャラリ・網

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-75UWSJD4	7,300円	1,300円
AT-100UWSJD4/AT-100UWSJK4	7,300円	1,300円
AT-125UWSJD4/AT-125UWSJK4	10,500円	1,600円
AT-150UWSJD4/AT-150UWSJK4	10,500円	1,600円
AT-175UWSJD4/AT-175UWSJK4	16,500円	2,200円
AT-200UWSJD4/AT-200UWSJK4	16,500円	2,200円
AT-250UWSJD5/AT-250UWSJK5	43,000円	4,500円
AT-300UWSJD5/AT-300UWSJK5	51,000円	4,500円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E	F
AT-75UWSJD4	φ75	141	114	72	46	164	89
AT-100UWSJD4/AT-100UWSJK4	φ100	141	114	97	46	164	89
AT-125UWSJD4/AT-125UWSJK4	φ125	191	164	122	60	218	116
AT-150UWSJD4/AT-150UWSJK4	φ150	191	164	147	72	218	116
AT-175UWSJD4/AT-175UWSJK4	φ175	241	214	172	86	270	141
AT-200UWSJD4/AT-200UWSJK4	φ200	241	214	197	101	270	141
AT-250UWSJD5/AT-250UWSJK5	φ250	370	310	247	125	389	199
AT-300UWSJD5/AT-300UWSJK5	φ300	370	310	297	148	389	199

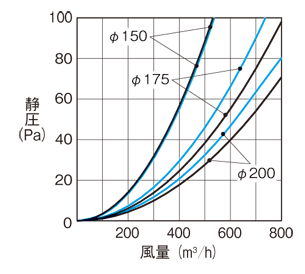

■圧力損失特性
