HOME > 商品一覧 > 外壁用(ステンレス製/鋼板製) > 薄形ベントキャップ(左右両吹き・ワイド水切タイプ)|縦ギャラリ・網

外壁用(ステンレス製)

薄形ベントキャップ(左右両吹き・ワイド水切タイプ)|縦ギャラリ・網

形名別価格

形 名価格
(税別)
指定色塗装加算
(税別)
AT-75UWSTJ44,800円1,300円
AT-100UWSTJ44,800円1,300円
AT-125UWSTJ47,000円1,600円
AT-150UWSTJ47,000円1,600円
AT-175UWSTJ411,500円2,200円
AT-200UWSTJ411,500円2,200円
※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

商品の特長

    ● ギャラリ部脱着可
    ● 125タイプは2管路仕様(VM管取付可)
    ● 色調:シルバーメタリック 粉体焼付塗装
    ● 材質:SUS304

外形寸法図(単位:mm)

外形寸法図 *VP(厚肉)管には150タイプ以上は取り付けられません。
*アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
*網目の標準は10メッシュ(3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください)
*網目より小さい虫は入るおそれがあります。
*屋外から点検できる場所に据え付けてください。
*吹き出し方向についての詳細はこちらをご参照ください。

変化寸法表(単位:mm)

形 名適用パイプABCDE
AT-75UWSTJ4φ751411147216489
AT-100UWSTJ4φ1001411149716489
AT-125UWSTJ4φ125191164122218116
AT-150UWSTJ4φ150191164147218116
AT-175UWSTJ4φ175241214172270141
AT-200UWSTJ4φ200241214197270141

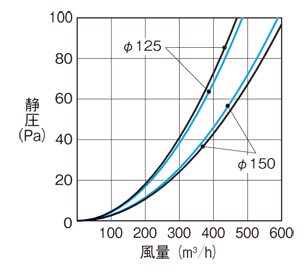

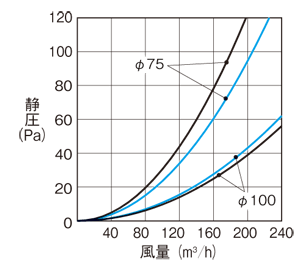

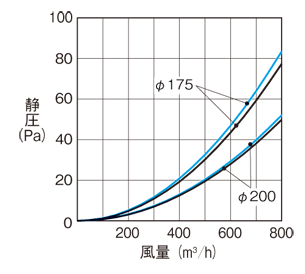

圧力損失特性

=グラフについて
