■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-100FWA4	7,300円	1,800円
AT-125FWA4	10,900円	2,400円
AT-150FWA4	10,900円	2,400円
AT-175FWA4	23,500円	2,800円
AT-200FWA4	23,500円	2,800円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E	F	G	H	J	K	L
AT-100FWA4	φ100	206	196	201	169	78	85	20	97	54	30	8
AT-125FWA4	φ125	260	250	260	219	108	115	23	122	54	47	8
AT-150FWA4	φ150	260	250	260	219	108	115	23	147	54	35	8
AT-175FWA4	φ175	310	300	315	267	127	138	25	172	73	41	8
AT-200FWA4	φ200	310	300	315	267	127	138	25	197	54	29	8

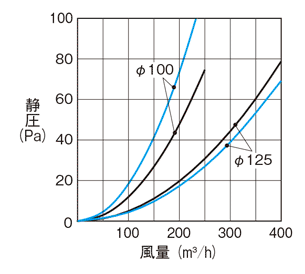

■圧力損失特性
