■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-75MGAD4	8,000円	1,800円
AT-100MGAD4/AT-100MGAK4	8,000円	1,800円
AT-125MGAD4/AT-125MGAK4	11,800円	2,200円
AT-150MGAD4/AT-150MGAK4	11,800円	2,200円
AT-175MGAD4/AT-175MGAK4	18,200円	3,000円
AT-200MGAD4/AT-200MGAK4	18,200円	3,000円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。
※温度ヒューズの溶断温度は形名にDのつくものは72℃、Kのつくものは120℃です。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E	F
AT-75MGAD4	φ75	157	126	72	98	44	25
AT-100MGAD4/AT-100MGAK4	φ100	157	126	97	98	52	25
AT-125MGAD4/AT-125MGAK4	φ125	211	180	122	130	52	30
AT-150MGAD4/AT-150MGAK4	φ150	211	180	147	130	52	30
AT-175MGAD4/AT-175MGAK4	φ175	264	231	172	155	71	30
AT-200MGAD4/AT-200MGAK4	φ200	264	231	197	155	77	30

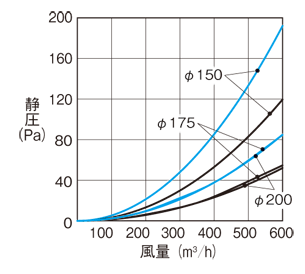

■圧力損失特性
