ベントキャップ(左右両吹き)|縦ギャラリ
![](../img/bg_stainless_bottom.gif)
■形名別価格
形 名 | 価格 (税別) | 指定色塗装加算 (税別) |
---|---|---|
AT-100BGST4-BL | 4,000円 | 1,300円 |
AT-125BGST4-BL | 6,000円 | 1,600円 |
AT-150BGST4-BL | 6,000円 | 1,600円 |
■商品の特長
-
● ギャラリ部脱着可
● BL認定品(BLVU012328)(都市再生機構呼称 VSUS)
● 125タイプは2管路仕様(VM管取付可)
● 色調:シルバーメタリック 粉体焼付塗装
● 材質:SUS304
■外形寸法図(単位:mm)
![外形寸法図](../../shared/img/z_BGST_01.gif)
*アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
*吹き出し方向についての詳細はこちらをご参照ください。
■変化寸法表(単位:mm)
![=BL品](../img/about_bl.gif)
形 名 | 適用パイプ | A | B | C |
---|---|---|---|---|
AT-100BGST4-BL | φ100 | 158 | 129 | 97 |
AT-125BGST4-BL | φ125 | 212 | 184 | 122 |
AT-150BGST4-BL | φ150 | 212 | 184 | 147 |

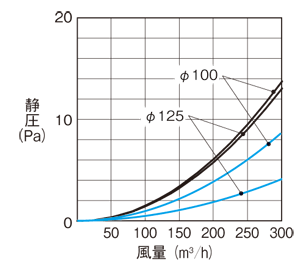

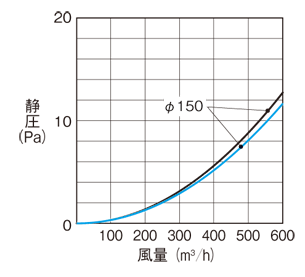

■圧力損失特性
![=グラフについて](../img/about_graph_a.gif)
![](../../shared/img/g_bgst_bl_01.gif)
![](../../shared/img/g_bgst_bl_02.gif)
