HOME　>　商品一覧　>　外壁用（ステンレス製／鋼板製）　>　耐外風フード（左右開口タイプ）｜縦ギャラリ・網

■形名別価格

形　名	価格 （税別）	指定色塗装加算 （税別）
AT-100TWSY4	8,000円	1,800円
AT-125TWSY4	9,800円	2,400円
AT-150TWSY4	9,800円	2,400円
AT-175TWSY4	27,900円	2,800円
AT-200TWSY4	27,900円	2,800円

※この価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

■商品の特長

■外形寸法図(単位：mm)

＊VP（厚肉）管には150タイプ以上は取り付けられません。
＊アルミ製フレキシブルダクトに取り付ける場合は、こちらの注意事項をご参照ください。
＊網目の標準は10メッシュ（3メッシュ、5メッシュは受注生産品。形名最後に3M、5Mとご指定ください）
＊BL品の網目は10メッシュ。
＊網目より小さい虫は入るおそれがあります。
＊屋外から点検できる場所に据え付けてください。

■変化寸法表(単位：mm)

形　名	適用パイプ	A	B	C	D	E
AT-100TWSY4	φ100	150	97	120	60	122
AT-125TWSY4	φ125	200	122	120	60	172
AT-150TWSY4	φ150	200	147	120	60	172
AT-175TWSY4	φ175	250	172	150	79	222
AT-200TWSY4	φ200	250	197	150	60	222

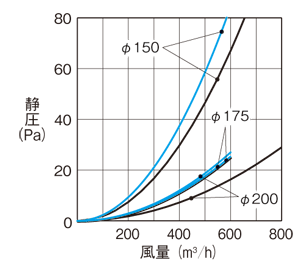

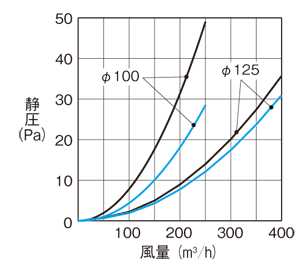

■圧力損失特性
